T-Armaturen
Die T-Armatur integriert einen T-förmigen Abgang in die Molchleitung und sperrt gleichzeitig den weiteren Verlauf der Molchleitung ab.
Diese beiden Eigenschaften ermöglichen den Einsatz von 1-Molchsystemen, die einfachere Installation, Betrieb und Steuerung ermöglichen.
Das Dichtungsprinzip dieser Armatur ist seit Jahren bewährt. Der Nennweitenbereich reicht von DN 25 bis DN 300.
Das Dichtungsprinzip dieser Armatur ist seit Jahren bewährt. Der Nennweitenbereich reicht von DN 25 bis DN 300.
- Geschlossen und einseitig molchbar
- Automatischer oder manueller Betrieb
Im Ausgangszustand ist der T-Abgang abgesperrt und der molchbare Durchgang frei. Wird die Armatur geschaltet, wird durch eine
90° Drehung des Kükens der abgewandte Teil der Rohrleitung abgesperrt, der T-Abgang geöffnet und eine Molchfangeinrichtung in die Rohrleitung geschwenkt.
Dieser T-Abgang verbindet nun die Molchleitung durch das Küken mit der abgehenden Leitung und das Produkt kann
nun gefördert werden. Zum Abschluss des Fördervorganges entleert ein Molch die Rohrleitung bis zu der
Molchfangeinrichtung und die Armatur wird durch Drehen wieder verschlossen, der abgesperrte Bereich der Rohrleitung wieder geöffnet. Soll das Produkt gleichzeitig in mehrere Abgänge gefördert werden, kann die Armatur so konfiguriert werden, dass die rückwärtige Leitung nicht abgesperrt wird.
Diese Armatur wird häufig zum Befüllen und Entleeren von Tanks eingesetzt.

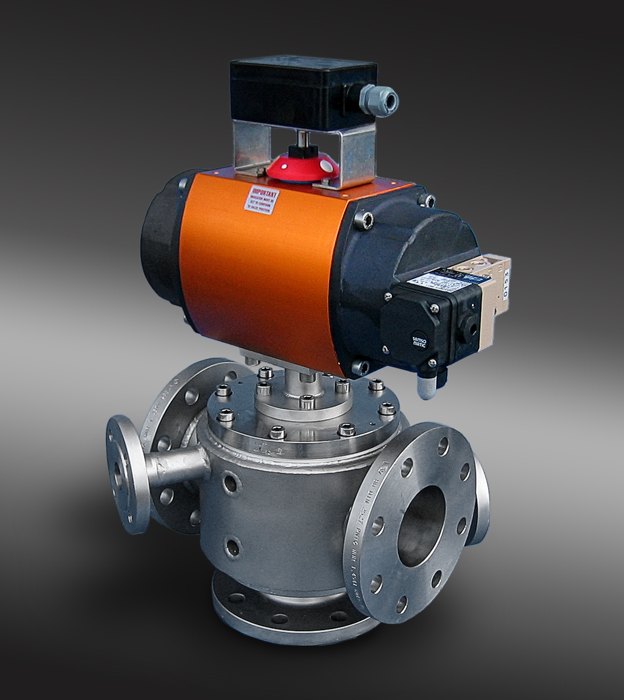

T-Armatur mit 90° Drehantrieb als Produktauslassarmatur in der Nennweite DN 80.
Hier ausgestattet mit einem Heizmantel für Warmwasser

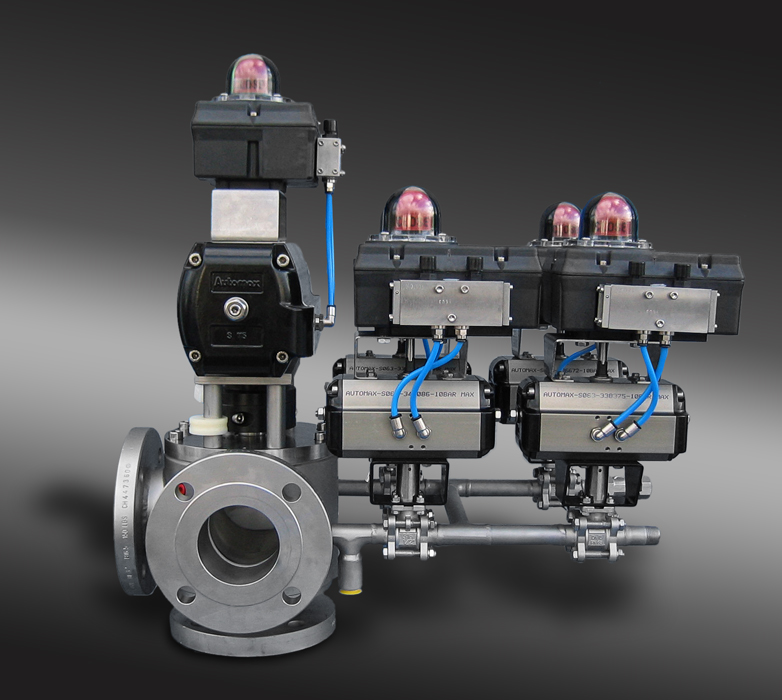

T-Armatur als Molchfang- und Sendestation mit Kleinarmaturen für das Molchtreibmedium.
Für den sicheren Molchwechsel ist ein um 90° versetzter ANSI 3 Zoll Flanschanschluss vorhanden

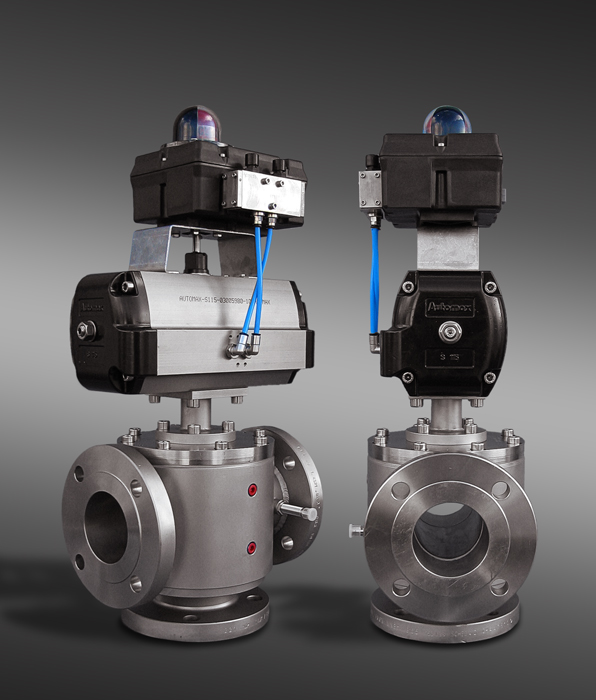

Zwei T-Armaturen als Produktauslassarmaturen (Nennweite DN 80) mit Molchmelder,
der den Molch ortet, sobald er der Molchfangeinrichtung aufliegt

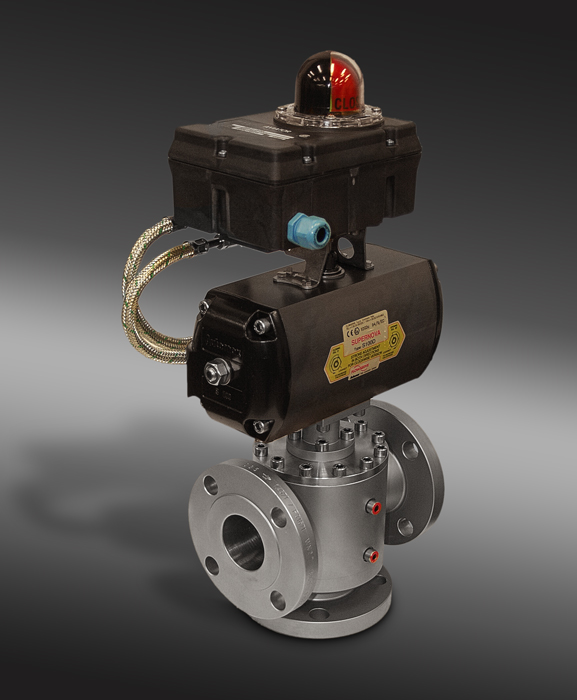

T-Armatur als Produktauslassarmatur in Nennweite DN 50
